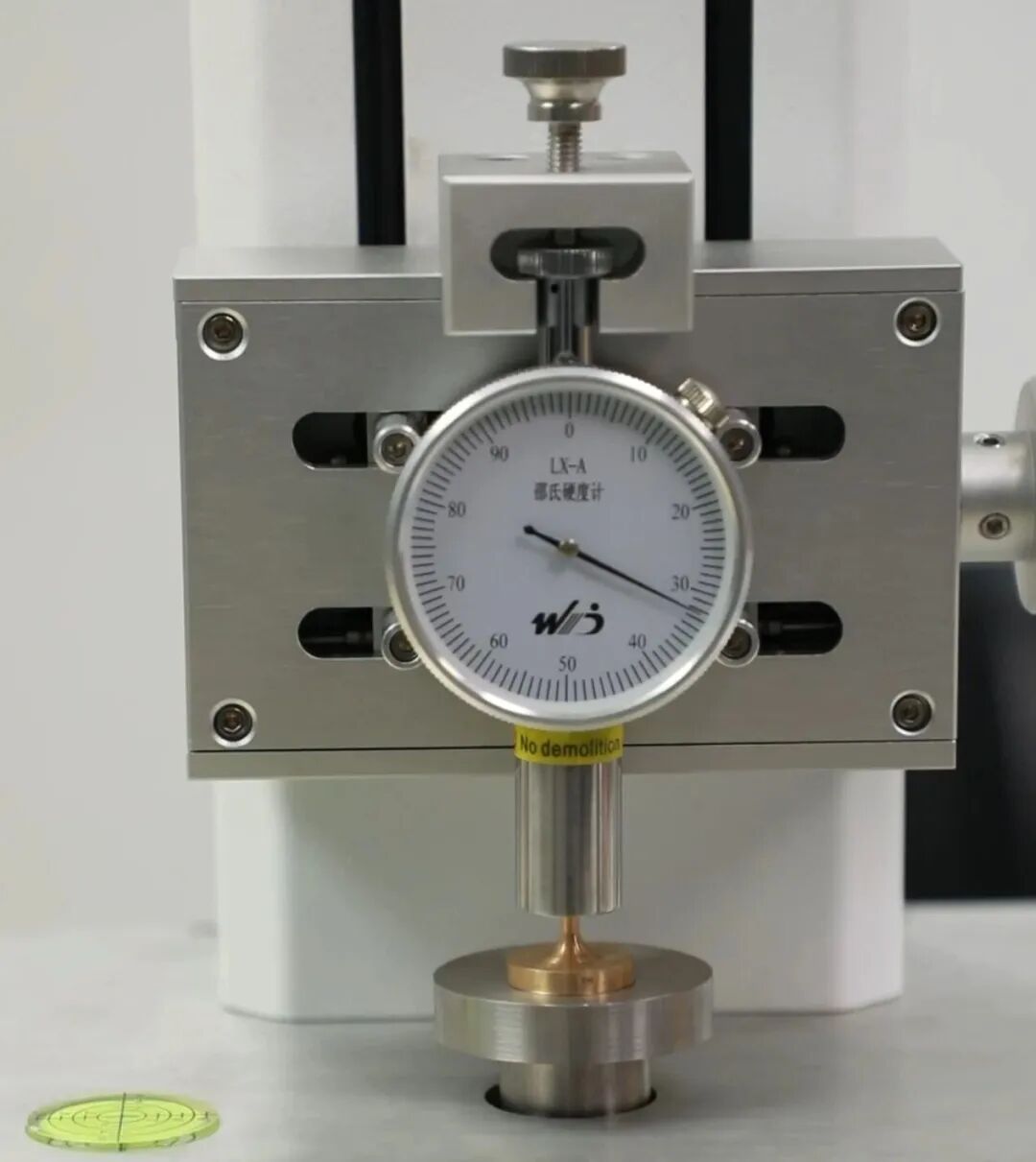

被检硬度计安装在夹具上，压针对准测量位置。随着工作机构缓慢调整，触摸屏上的力值和硬度值同步变化。

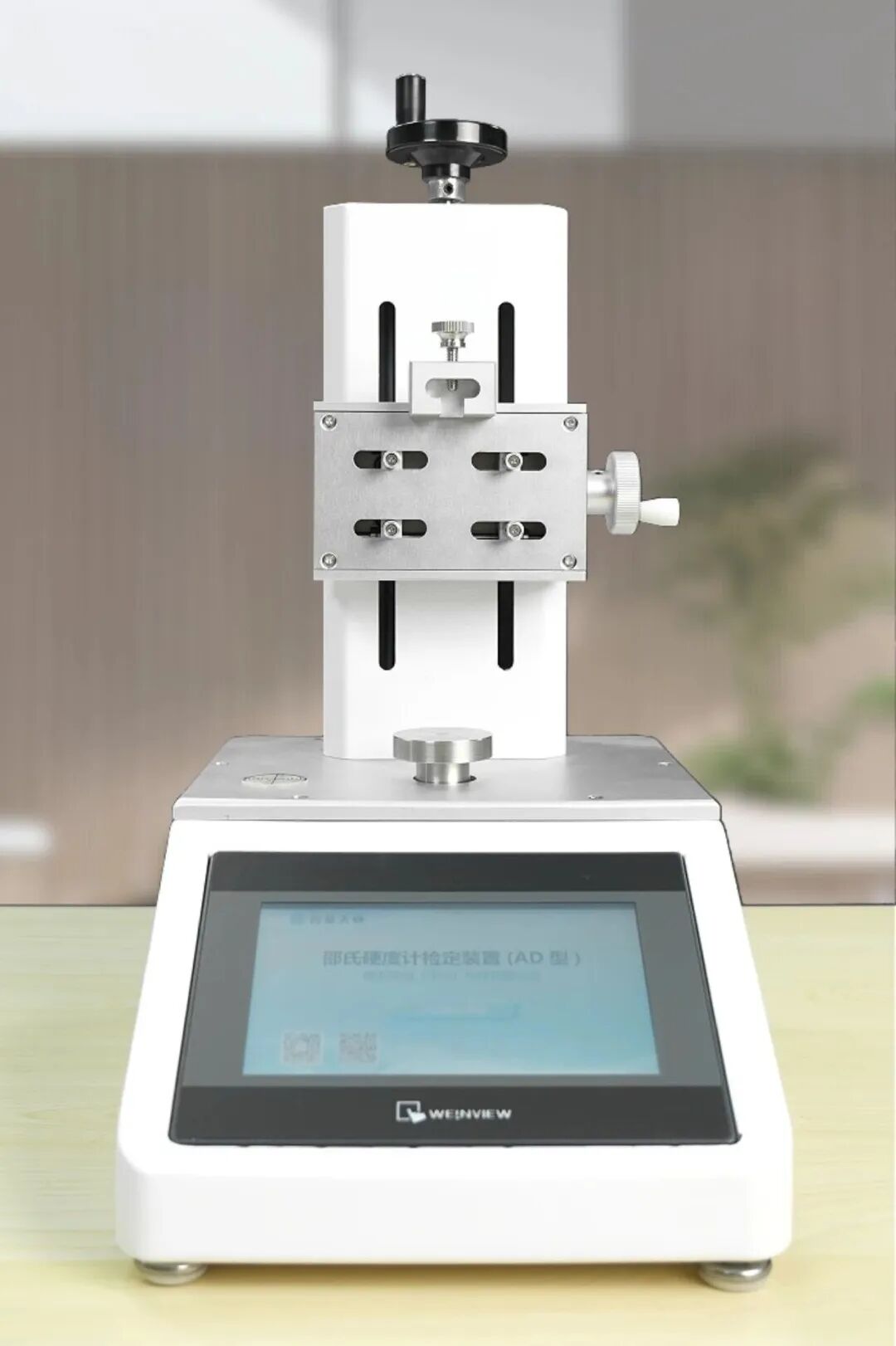

这是PTTC-S20A型邵氏硬度计检定装置的工作状态。装置将硬度计的装夹、压针位置调整、试验力测量和示值读取集中在同一平台上，检测人员可以直接查看每个检定点的对应数据。

这套装置主要检测什么

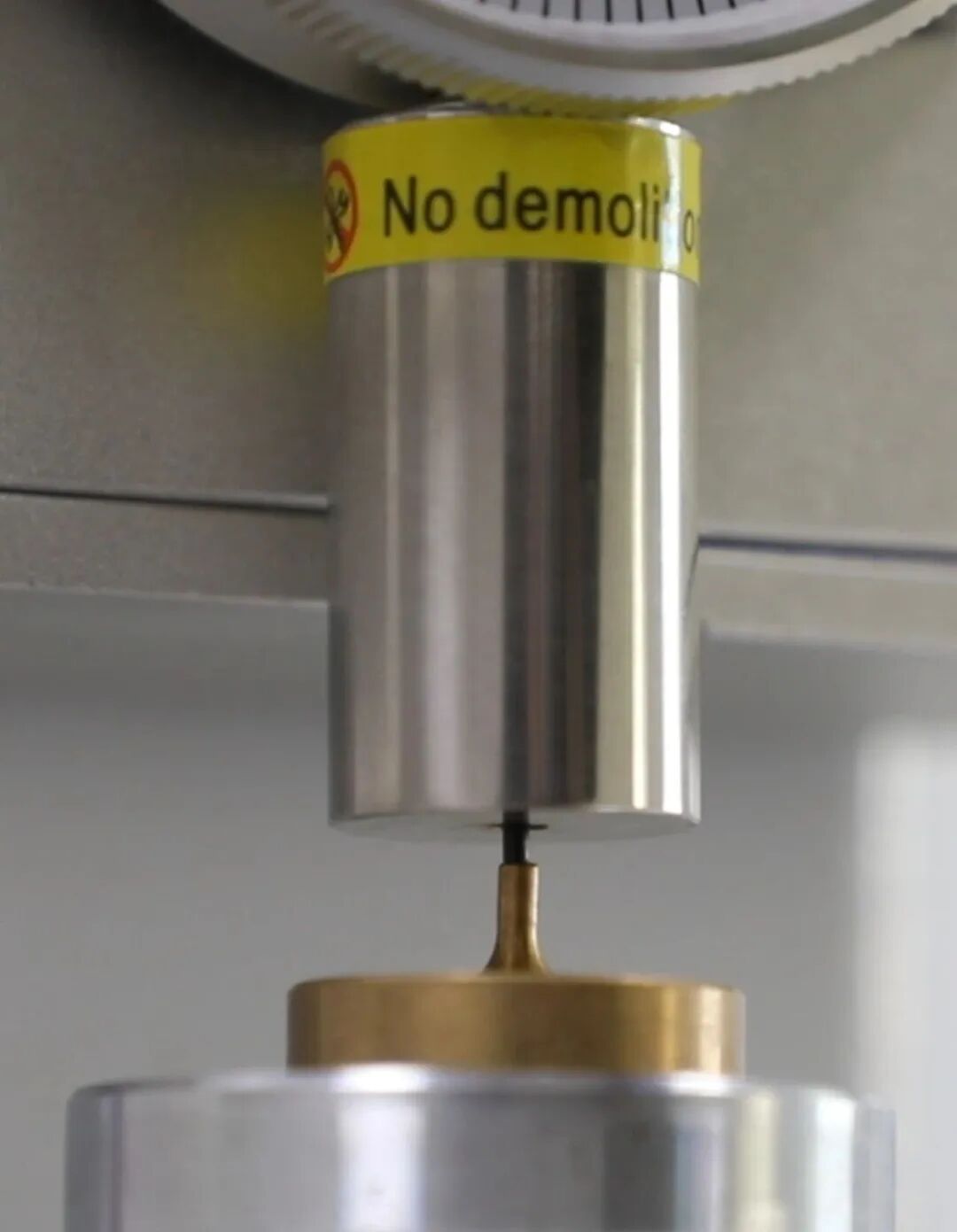

邵氏硬度计的读数与压针相对压足的伸出长度有关，压针处在不同位置时，内部施加的试验力也会随之变化。

检定装置需要完成的工作，是在规定位置检查硬度计显示的示值，同时测出该位置对应的实际试验力。示值和力值分别与规程要求进行比较，便可以判断硬度计在相应检定点的测量情况。

这段原理并不复杂，但装置的结构设计、装夹状态和测量稳定性，都会直接参与实际检测过程。

主体、测量装置和专用量块怎样配合

PTTC-S20A型邵氏硬度计检定装置由主体、测量装置和专用量块组成。

主体用于安装夹具和调整被检硬度计的位置。多功能夹具可装夹指针式、数显式以及不同外形的邵氏硬度计，使压针与测量位置保持对应。

测量装置负责读取压针产生的实际试验力，并将力值显示在触摸屏上。屏幕可同时显示力值和硬度值，检测人员不必在多台仪器之间来回切换读数。

专用量块用于建立相应的压针位置。量块尺寸确定后，硬度计应显示相应的硬度值；测量装置则在同一位置读取试验力。这样，一个检定点的压针位置、实际力值和硬度示值就对应起来了。

一次检测怎样进行

检测开始前，先确认被检硬度计的类型，并选择相应的夹持方式和测量设置。

硬度计装夹完成后，调整装置工作机构，使压针与测量位置对正。按照检测项目设置相应位置，触摸屏同步显示实际力值和硬度值。完成各检定点测量后，装置可对数据进行计算、存储和查询。

不同单位采用的检定点、操作顺序和结果处理方式，应以相应计量技术规范和实验室作业文件为准。

A型、D型和AO型可分别检测

PTTC-S20A型装置覆盖A型、D型和AO型邵氏硬度计。三种类型的压针结构、试验力范围和技术依据不同，进入检测前需要选择对应的工作模式。

其中，JJG 304-2003为《A型邵氏硬度计检定规程》，JJG 1039-2008为《D型邵氏硬度计检定规程》，JJF 1312-2011为《AO型邵氏硬度计校准规范》。

操作和数据功能

装置配有7英寸彩色触摸屏，可同时显示力值和硬度值，并自动计算硬度测量结果。测量数据可以存储、查询和删除，RS-232接口可用于向电脑传输数据。

仪表还带有环境温湿度测量功能。装置本体内置充电电池，在实验室内调整工位或临时断开外部电源时，使用更方便。

这些功能没有改变检定方法，但把装夹、读数、记录和数据查看集中到了同一套设备上。

结语

PTTC-S20A型邵氏硬度计检定装置主要围绕压针位置、试验力和硬度示值开展检测，适用于计量技术机构、第三方计量实验室，以及邵氏硬度计生产、维修和检测单位。

河南普天同创计量有限公司可结合被检硬度计类型、拟开展项目和实验室配置，沟通装置配置及使用方案。
