产品概述：

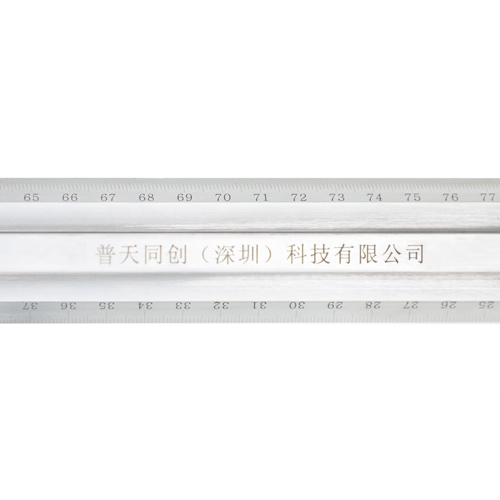

三等标准金属线纹尺（又称日内瓦尺或线纹钢直角尺），是一种带有读数放大镜和温度计的精密刻划金属直尺。全尺刻划长度为1202毫米，尺的两侧，分别有0.2和1毫米的等分划线标度，为了观读方便，尺上带有7/10倍放大镜两只，放大镜能沿着尺的标度用手移动。 在测绘作业中常用于检查图廊点、控制点和坐标网点距离，在国家水准测量规范中规定作为标准尺进行检定水准标尺之用。其它专业部门亦广泛作为测量和计量直线距离及刻划等作用。，本尺精度符合检定标准，可供计量单位使用也可作精密测绘、制图等用之工具。

普天同创（深圳）科技有限公司自己主研发PTTC-ZC1型三等标准金属线纹尺，作为自主知识产权的高科技、创新型二十一世纪新产品，集现代科技、加工中心全自动化制作工艺技术，采用激光刻制刻划线、标选读数与图型。产品具有高精确度、高稳定性、高清晰度，刻线宽、刻线间距精准一致，刻线垂直标准，尺体刚度好，型变率低，平整度好，各项精度指标大幅高于2005年颁布的JJG71-2005 标准。

该标准尺为刚性直尺，其刻线在两个与底面成45°角的斜面上, 两面均刻有1020mm 的刻线,其中一面的分度值为0.2mm,另一面为1mm。在三等线纹尺的背部有凸缘形导轨,两个7 倍放大镜可在导轨上沿测量轴线的方向移动,用来放大三等线纹尺和被测尺的线纹间隔。在尺背凸缘里镶有一个量程为(-30~+50)℃或(-35~+45)℃的水银温度计, 其分度值为0.5℃。

指标参数：

操作步骤：

1、使用前先检查金属线纹尺的各部分是否完好。

2、将金属线纹尺拿出包装盒（注意：不能用手接触直尺）。放置在平板上，与被测件等温。

3、将被测件的刻线与金属标准线纹尺刻线面放置在一个平面上。

4、将被测件刻线端面与金属标准线纹尺刻线的端面对齐。

5、将被测件与标准金属线纹尺的纵向靠紧。

6、用标准线纹尺上的放大镜读出标准尺刻线间距与被检尺刻线间距的差值。

7、检定完毕，用120#汽油清洗，擦干放于盒内。
