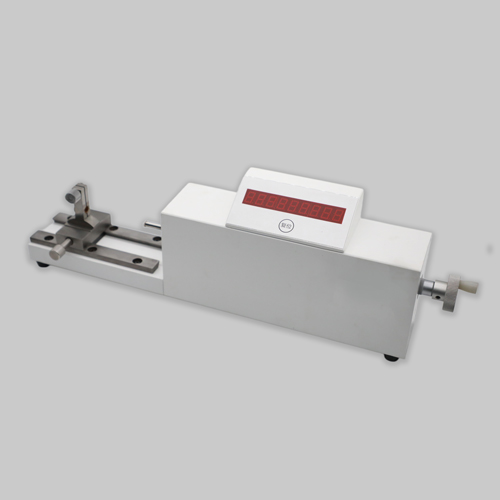

光栅式指示表检定仪

产品简介：光栅式指示表检定仪可检定规程内所列的19种规格的指针式和数字式指示表及非标准指示表的示值误差和回程误差。

产品概述

可检定规程内所列的19种规格的指针式和数字式指示表及非标准指示表的示值误差和回程误差。（包括0-3、0-5、0-10、0-20、0-30、0-50㎜百分表，0-1、0-2、0-3、0-5㎜千分表，±0.4、±0.5㎜杠杆百分表，0-0.2㎜杠杆千分表，测头行程0.6、0.8、1.0、1.2、1.6㎜内径百分表，0-0.8㎜内径千分表）。用来检定百分表、千分表、杠杆表、内径表的示值误差和回程误差(增设非标准检定功能)、并且根据检定规范对数据的判断处理。

技术参数

基本条件：平均气温：20℃，平均相对湿度：58％；

电源条件：电压 AC 220V ± 15 %

电源频率： 50Hz±0.5Hz

技术参数：

	测量范围	0－50mm
	分辨力	0.1µm
	示值误差	任意1mm≤0.6µm；10mm≤ 1.5µm：50mm≤3µm
	回程误差	≤0.5µm
外形	体积	约520×100×120mm
重量	净重	约12㎏
通用规范	电源	9V
	工作环境	温度:(20±2) º,湿度:(65±5) %
	功耗	≤15W
	存储环境	温度:(20±10) º,湿度:(70±10) %

功能特点

工作原理和结构：

卧式半自动光栅式指示表检定系统是利用光栅很多等节距的刻线排列构成测长的原理，把直线位移变成电信号，经接口电路（前置放大、分相、整形、电子细分），将光转变正弦波信号变成电脉冲，并与计算机通讯连接,然后进行记数和数据处理，最后由输出设备打印机打印出检定纪录。整机检定装置(光栅传感器、通信接口、包裹信号整形电路)9V直流电原、计算机连接线、操作软件、计算机（自配）、打印机（自配）、等部分组成。当正确接通电源时，蜂鸣器有响声时(此时与计算机进行通讯)，计算机与主机相连。随仪器配备9V稳压电源提供工作电源。
