一条50米工作台，配合仪器定位、目标移动和距离点布置，构成手持激光测距仪的室内检测工位。装置的用途、组成和使用流程，也都围绕这条工作线展开。

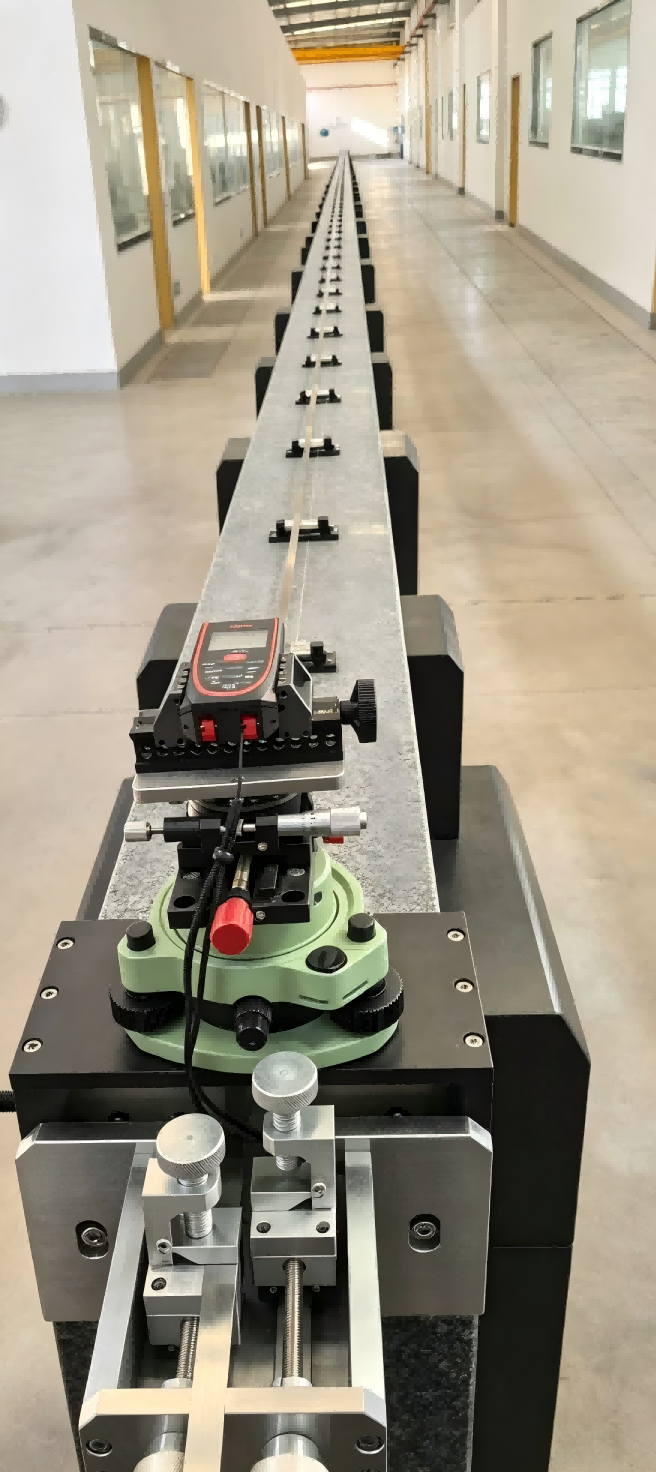

在实验室内，一条工作台沿通道向前延伸。仪器安装在工作台一端，靶车沿工作线移动，不同距离的测量点也在这条直线上展开。

这就是手持激光测距仪检定装置的基本形态。

手持激光测距仪体积不大，但进入实验室后，检测工作并不是简单地找一个目标测几次。仪器怎样安装、目标怎样移动、不同距离点怎样布置，都需要相应的工作条件。手持激光测距仪检定装置将这些环节集中在同一套室内工位中。

50米工作台，是整套装置的主线

装置配置一套50米工作台，用于布置直线测距检测工位，导轨直线度为0.05 mm/m。

沿着工作台，可以设置不同距离的测量位置，也可以让反射目标按照检测需要移动。长距离工作台带来的不只是长度，还包括仪器端、目标端和各测量点之间相对清楚的位置关系。

实验室实际布置时，除了工作台本身，还要留出仪器安装、人员操作和端部使用空间。因此，这类装置通常与实验室场地一起规划，而不是把一条工作台简单放进房间。

从仪器端到目标端，各部件怎样配合

在仪器端，测距仪定位工作台用于安装和调整被测仪器；强制定心工作台为相应测绘仪器提供安装和定位位置。

在目标端，靶车承载反射目标，并沿工作线移动至相应距离点。装置还配置10 kg砝码、尺带夹以及柯达标准灰/白反射板等部件，共同组成室内测距检测工位。

从整套结构来看，工作台提供直线布置基础，定位部件负责仪器安装，靶车负责目标移动。每一部分对应一个具体环节。

一次室内检测怎样进行

第一步，将被测激光测距仪安装在定位工作台上，完成位置调整。

第二步，根据检测项目，在工作台上确定相应的测量位置。

第三步，移动靶车，将反射目标定位至对应距离点。

第四步，使用被测仪器进行测量，将仪器示值与参考距离进行比较，得到相应距离点的示值误差。

不同单位开展的具体项目、测量点设置和数据处理方式可能不同，实际操作应以适用的计量技术规范和项目技术方案为准。

规程对应到具体检测项目

手持式激光测距仪相关检定工作可参考JJG 966-2010《手持式激光测距仪检定规程》。

装置也为相应测绘仪器提供安装位置。涉及全站仪等其他仪器时，能够开展哪些项目、采用哪项规程，需要结合仪器类型和实际技术方案确定，不能仅凭安装接口判断。

哪些单位会用到这类装置

手持激光测距仪检定装置主要面向法定计量检定机构、计量技术机构、第三方计量校准实验室，以及激光测距仪和测绘仪器的生产、维修、检测单位。

对于计划建设室内测距检测工位的企业实验室，这套装置也可以作为整体方案的一部分，围绕场地、被测仪器和拟开展项目进行配置。

写在最后

从50米工作台到仪器定位，再到靶车和反射目标的移动，手持激光测距仪检定装置是一套围绕室内测距检测展开的完整工位。

河南普天同创计量有限公司可结合实验室场地、被测仪器类型和拟开展项目，沟通装置配置及安装方案，让设备布局与实际检测工作对应起来。
