在拉力、压力和万能试验机的力值检定中，标准测力仪是测量链路中的标准器。它与适配量程的力传感器配合，获取试验机加载过程中的力值，为被检试验机的示值比对和误差计算提供依据。

PTTC-1000A型标准测力仪承担标准端的力值显示和数据管理，为相关试验机的力值检定提供测量数据。

工作原理与检定作用

PTTC-1000A采用显示仪表与力传感器分体式设计。检定时，传感器安装在试验机的受力轴线上，试验机施加拉力或压力，传感器将受力变化转换为电信号，仪表完成信号处理并显示力值。

当载荷逐步到达各个检定点时，检测人员分别读取试验机示值与标准测力仪示值。完成多组加载后，再对同一检定点的数据进行比较和误差计算。

整个过程中，试验机负责加载，力传感器感受载荷，PTTC-1000A负责显示并记录标准端的力值。各部分相互配合，构成完整的测量链路。

仪表与传感器配置

力值检定覆盖的量程跨度较大。小量程设备关注牛级的力值变化，大吨位试验机则需要兆牛级传感器。

PTTC-1000A的量程由外接传感器决定，仪表量程为0～5MN，即0～500T，可接1N～5MN传感器。面对不同试验机时，可根据被检设备的测量范围配置相应传感器，显示仪表作为统一的读数和数据处理端使用。

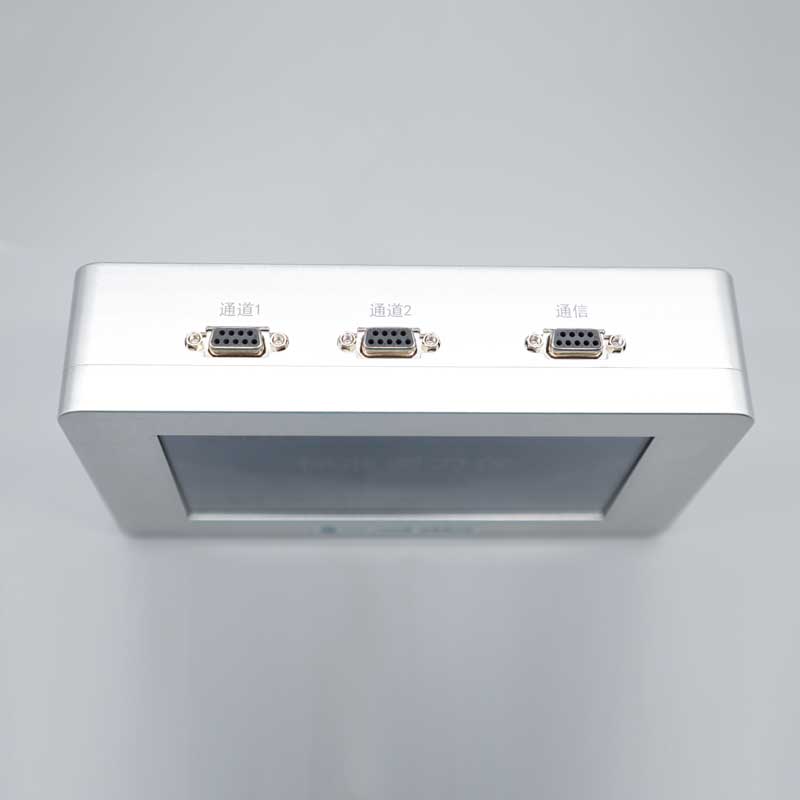

仪表具有2路物理通道，并支持配置20只不同量程传感器。一个项目采用哪种传感器，由受力方式、使用量程、准确度配置、安装空间及仪表兼容条件共同确定。

检定过程与测量配合

一次完整的力值检定中，标准测力仪会经历安装、预加载、逐点加载、读数和卸载等环节。

传感器的安装状态会直接影响受力情况。拉力测量与压力测量的连接方式不同，传感器与试验机加载轴线保持对应后，载荷才能稳定地传递到敏感元件。预加载有助于测量系统进入稳定工作状态，减少安装间隙等因素对测量结果的影响。

进入正式测量后，试验机按相应检定点平稳加载。PTTC-1000A显示传感器测得的力值，检测人员在规定时机读取数据，并与被检试验机示值对应记录

仪表可设定满量程并生成对应检定点，检定过程中按分点采样，便于保存和查询检定数据。具体检定点设置、加载顺序和结果处理方式，以被检设备对应的计量技术规范及实验室作业文件为准。

显示与数据管理功能

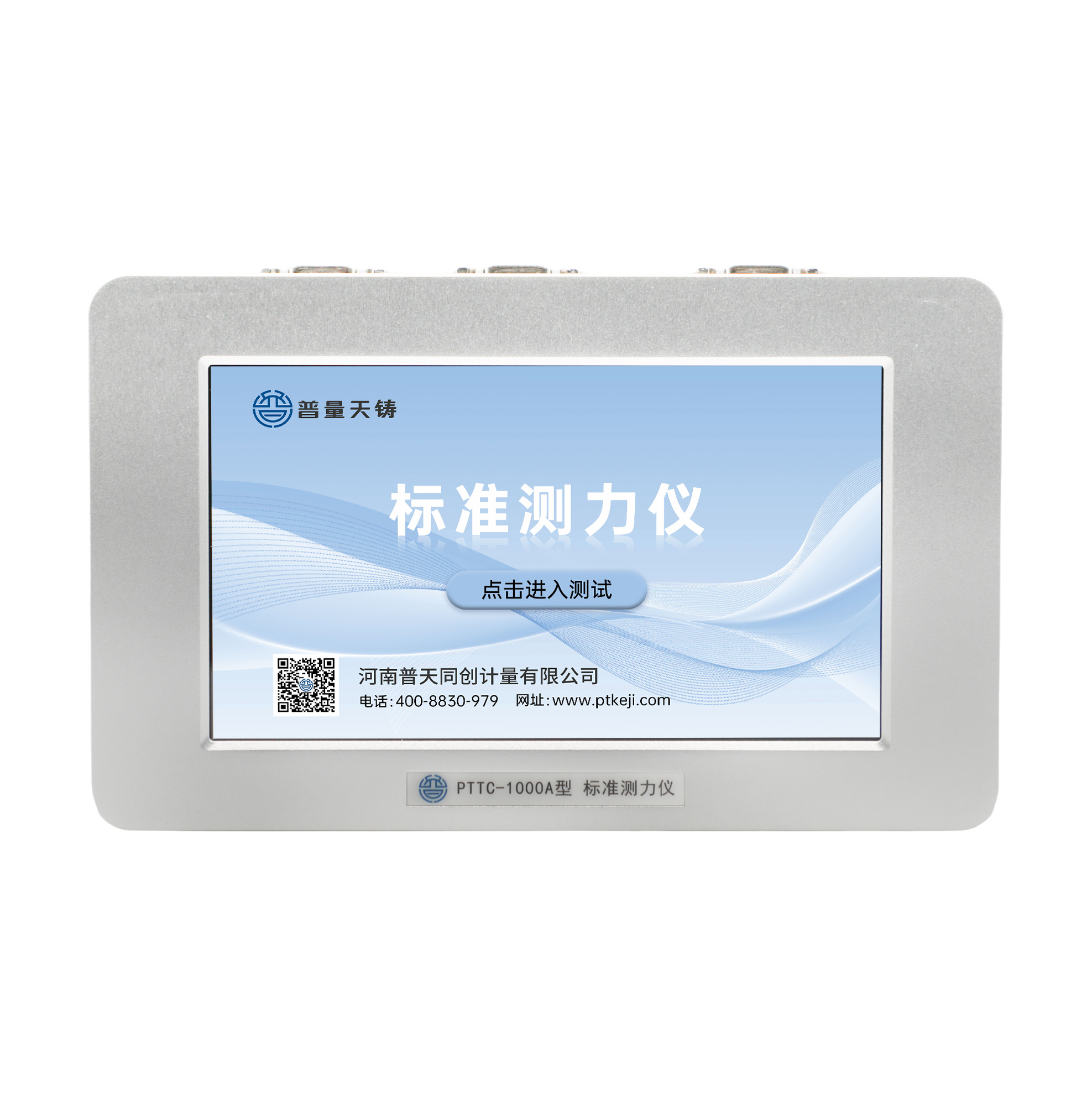

PTTC-1000A配备7.0英寸IPS电容触摸屏，分辨率为1024×600，可同时显示力值、力峰值、速度和毫伏值。显示单位可在kN、N、mN、kg、g和mg之间切换。

仪表可存储100组测量数据，存储内容包括测量时间和传感器信息，便于后续查询。仪表带有通信接口，可将测量数据传输至电脑进行整理。

仪表还具备模拟标定、标定数据恢复及移植功能。当同一台显示仪表配合不同传感器使用时，这些功能可用于相应配置和标定数据管理。

仪表采用32位高性能处理器和24位高性能AD采集模块，自带环境温湿度测量功能。内置锂电池便于现场布置和移动使用，充电器规格为15V、3A。

主要技术参数

显示仪表、适配的力传感器及连接组件共同构成实际测量系统。综合准确度、分辨率和传感器量程按具体配置确定。

适用范围

PTTC-1000A主要面向拉力试验机、压力试验机、万能试验机及电子式万能试验机等设备的力值检定，也可用于力传感器的调整与检测、材料性能测试过程中的力值测量。

在试验机检定场景中，PTTC-1000A主要用于力值测量。同轴度、位移和变形测量等项目，由相应的标准器具和检测装置分别完成。

河南普天同创计量有限公司可结合被检设备的类型、力值范围、受力方式和准确度要求，沟通显示仪表、力传感器及连接组件的组合方案。
