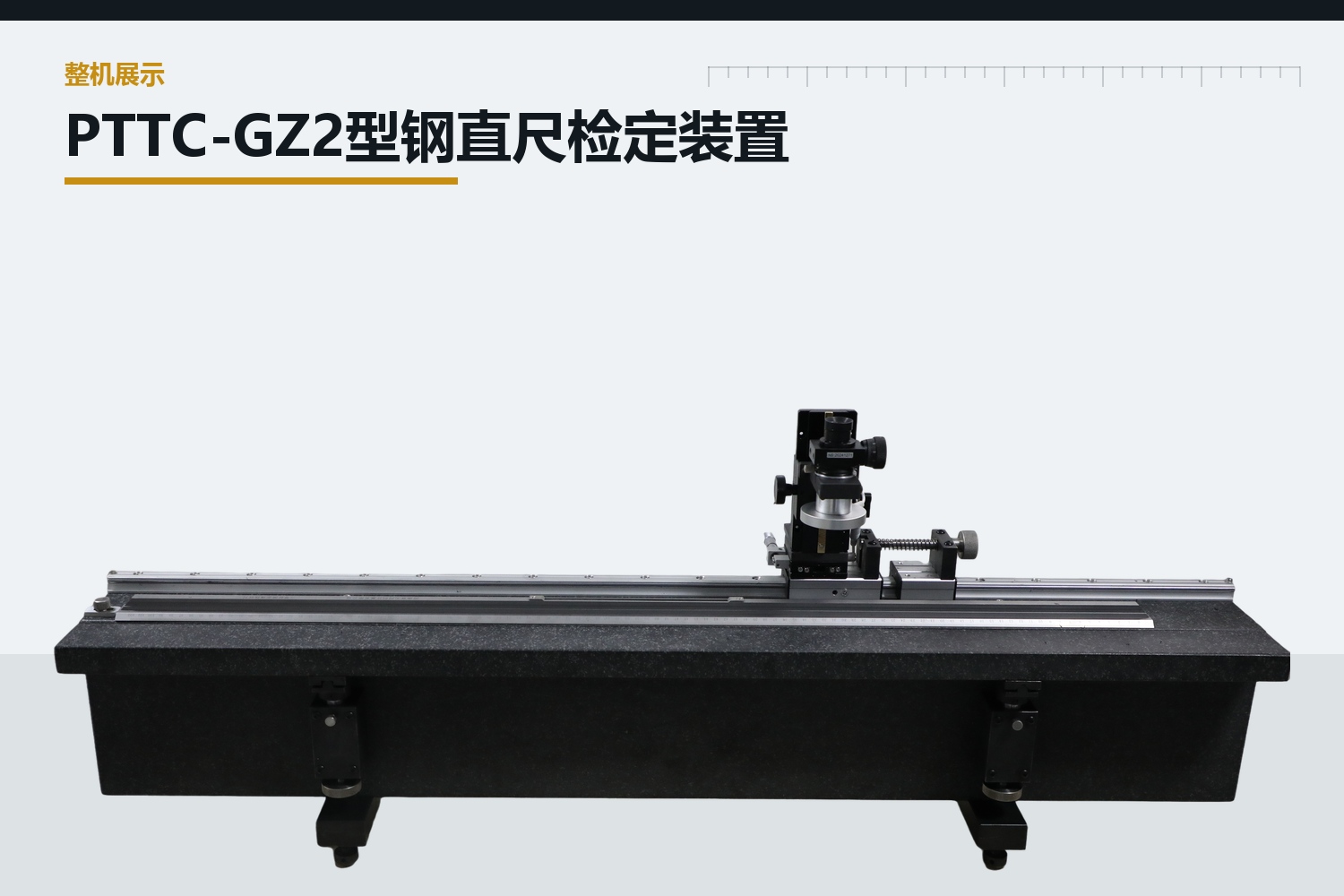

PTTC-GZ2型机械式钢直尺检定装置是用于钢直尺检定的专用装置，测量部分以三等标准金属线纹尺为参照，通过检定台的机械调节和读数显微镜的光学读数，对被检钢直尺相应刻线位置进行比较。

除示值误差测量外，装置还配有表面粗糙度比较样块、平尺、塞尺、半圆板和直角尺，可配合开展JJG 1-1999《钢直尺》中相应项目的检查。

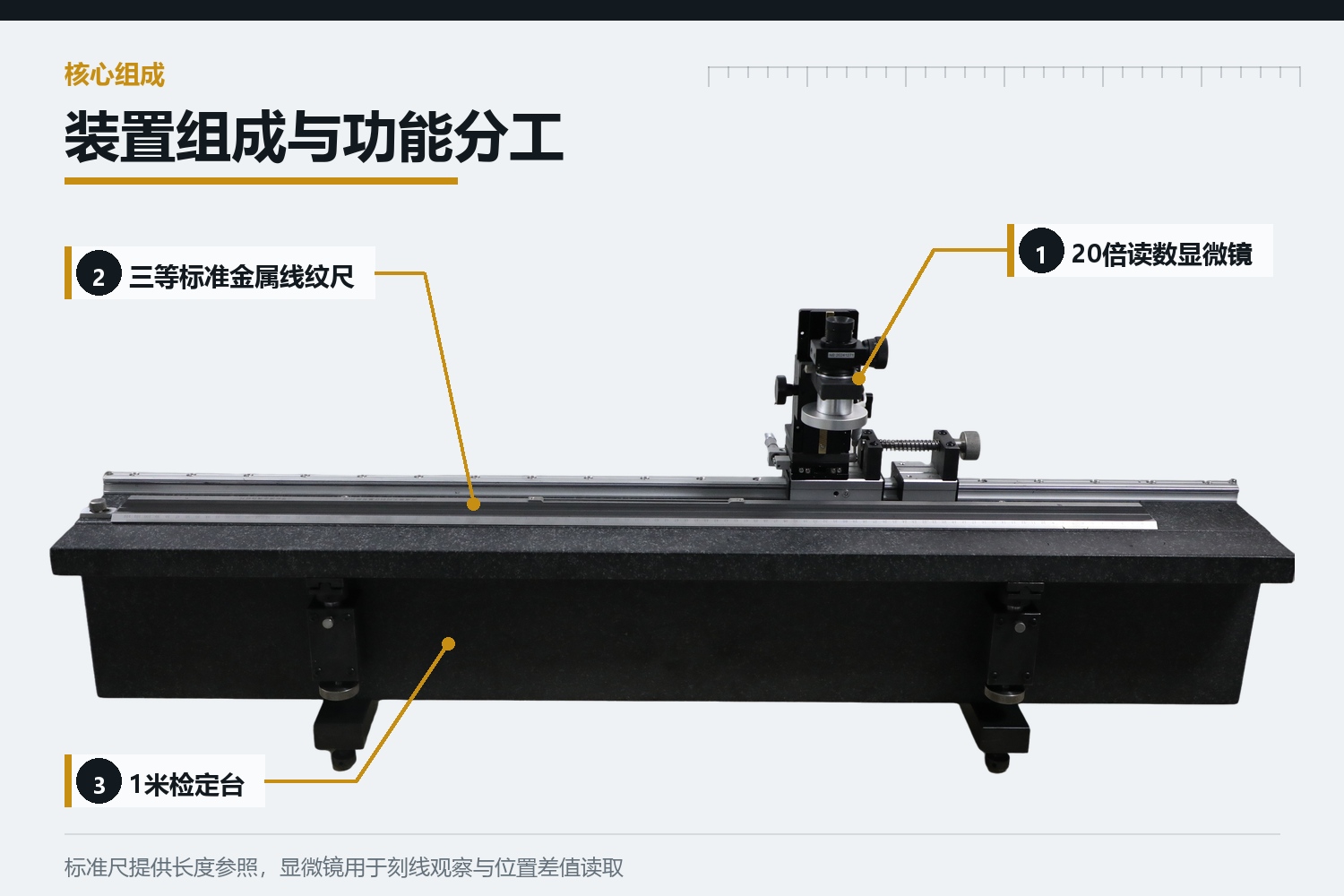

装置组成与功能分工

PTTC-GZ2的核心测量部分由机械式钢直尺检定台、0～1000 mm三等标准金属线纹尺和20倍读数显微镜组成。

检定台用于放置标准尺和被检尺，并通过主台板、可调台板及相应调节机构建立两把尺的比较位置；三等标准金属线纹尺提供长度参照；读数显微镜用于观察刻线、完成对准并读取位置差值。

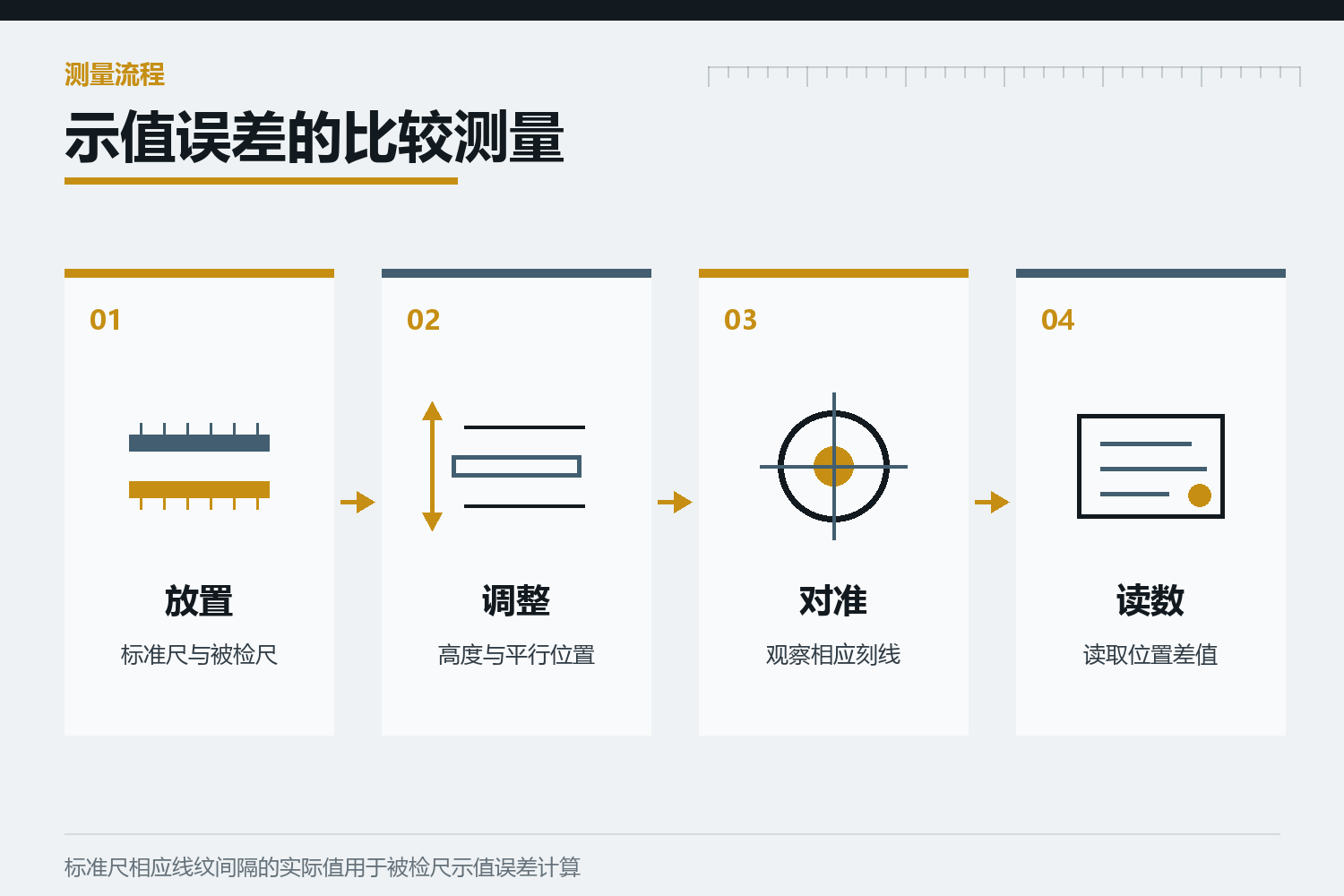

示值误差的比较测量

对于1000 mm及以下规格的钢直尺，三等标准金属线纹尺与被检尺分别放置在检定台的主台板和可调台板上。通过升降和位置调整，使被检尺刻线面与标准尺尺边处于同一平面，并使两者线纹轴线相互平行。

完成初始位置对准后，读数显微镜沿检定位置移动，依次比较被检尺与标准尺的相应刻线。结果处理中采用标准尺相应线纹间隔的实际值，得到被检尺各检定点的示值误差。钢直尺刻线面的上、下两侧线纹按规程要求分别进行检定。

这套比较方法将标准尺和被检尺布置在同一工作台上，机械调节负责建立位置关系，光学系统负责刻线观察和读数，测量环节清晰可见。

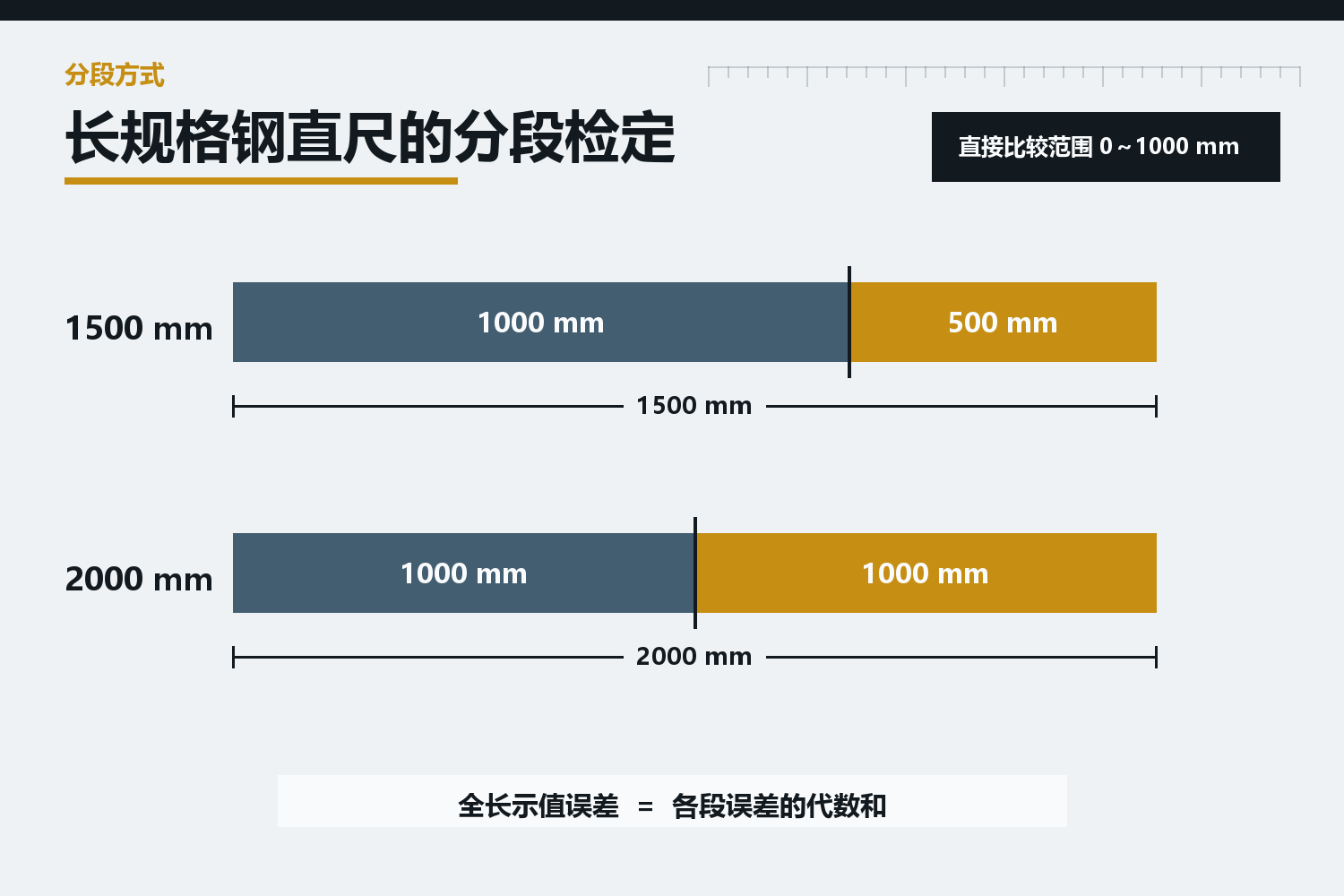

1500 mm与2000 mm钢直尺的分段检定

装置的直接比较范围为0～1000 mm。JJG 1-1999对超过1000 mm的钢直尺规定了分段比较方法：

- 1500 mm钢直尺分为1000 mm和500 mm两段检定；

- 2000 mm钢直尺分为两个1000 mm段检定；

- 全长示值误差按各段误差的代数和计算。

因此，检定台和0～1000 mm标准尺构成直接测量基础，1500 mm及2000 mm钢直尺则通过分段定位和分段读数完成比较。

机械式调节与光学读数

PTTC-GZ2采用分离式台面。可调台板能够进行高度调整，用于适应不同厚度的钢直尺，使被检尺刻线面与标准尺尺边保持在同一比较平面内。

装置通过升降、紧定、平行调整和对零等机械操作建立测量位置，再由20倍读数显微镜观察刻线中心。产品资料标注的最小分辨率为0.01 mm；JJG 1-1999对线纹宽度及宽度差检定所用读数显微镜的分度值同样规定为0.01 mm。

这种结构保留了比较测量中各个位置关系和读数步骤，便于检测人员按照实验室作业文件记录原始数据。

测量条件与操作要求

JJG 1-1999规定，钢直尺示值误差检定时，室内温度应在（20±5）℃范围内，被检尺及检定工具在室内平衡温度的时间不少于2 h。采用钢质三等标准金属线纹尺时，规程对室内温度提出了（20±2）℃的要求。

检定读数以各条线纹中心为准。标准尺的实际线纹间隔值、被检尺的定位状态以及分段衔接方式，都会进入最终结果的读取和计算过程。

主要技术配置

适用范围

PTTC-GZ2型机械式钢直尺检定装置可用于新制造和使用中钢直尺的检定。装置以示值误差比较测量为核心，配套器具对应表面粗糙度、尺面平面度、弹性、端边和侧边直线度以及垂直度等检查项目。

该装置的被检对象为钢直尺，与钢卷尺检定装置在标准器、工作台结构和测量方法上有所不同。实际开展的检定项目由所配标准器具、实验室能力范围及作业文件共同确定。

河南普天同创计量有限公司可结合被检钢直尺的长度规格、拟开展项目和实验室现有条件，沟通检定台、标准尺及配套器具的组合方案。
